多片摩擦式雙向離合器的結構及工作原理
信息來源：w494592355.com.cn 發布時間：2017.06.28
HI 大家好我是本站小編，今天又和大家見面了，好久沒見，小編是真的很忙啊，今天終于抽出時間來更新一篇雙向離合器的技術知識文章，很快一周又快過去了，今天已經周三了，小編還是要努力的。今天主要的講述的文章標題是多片摩擦式雙向離合器的結構及工作原理，好的下面請看詳細介紹。

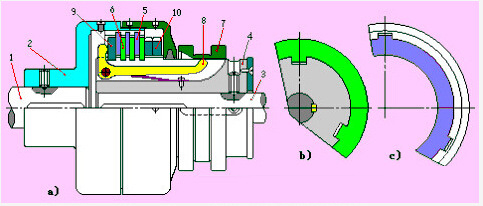

主動軸１與外殼２固連，從動軸３與套筒４固連。外殼２內裝有一組摩擦片５，如圖c所示，它的外緣凸齒插入外殼２的縱向凹槽內，因而隨外殼２一起回轉，其內孔不與任何零件接觸。套筒４上裝有另一組摩擦片６，如圖b所示，它的外緣不與任何零件接觸，而內孔凸齒插入套筒4上的縱向凹槽中。這樣，就有兩組形狀不同的摩擦片相間疊合。圖中位置表示杠桿８經壓板９將摩擦片壓緊，離合器處于接合狀態。若滑環７向右移動，杠桿８在彈簧的作用下逆時針方向擺動，壓板９松開，離合器即分離。若把圖b中的摩擦片改為碟式，則分離時摩擦片能自行彈開。另外，螺母10用來調整摩擦片間的壓力。
主動軸１與外殼２固連，從動軸３與套筒４固連。外殼２內裝有一組摩擦片５，如圖c所示，它的外緣凸齒插入外殼２的縱向凹槽內，因而隨外殼２一起回轉，其內孔不與任何零件接觸。套筒４上裝有另一組摩擦片６，如圖b所示，它的外緣不與任何零件接觸，而內孔凸齒插入套筒4上的縱向凹槽中。這樣，就有兩組形狀不同的摩擦片相間疊合。圖中位置表示杠桿８經壓板９將摩擦片壓緊，離合器處于接合狀態。若滑環７向右移動，杠桿８在彈簧的作用下逆時針方向擺動，壓板９松開，離合器即分離。若把圖b中的摩擦片改為碟式，則分離時摩擦片能自行彈開。另外，螺母10用來調整摩擦片間的壓力。
