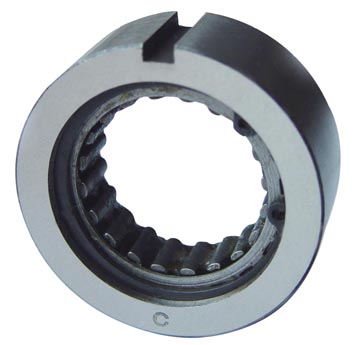

B200，CKD型楔塊式超越離合器
B200，CKD型超越離合器
B200系列為無內環無軸承支撐的楔塊式單向離合器。徑向尺寸與標準軸承尺寸相同。使用時需配合軸承安裝，以保證軸和離合器外環的同心度，承受軸向與徑向負載。使用時需加注潤滑油脂。B200為英制系列。
外環與機壁用鍵槽方式安裝。楔塊直接與安裝軸配合，安裝軸公差h7，圓柱度0.01mm，硬度HRC56～60。
該系列常用于包裝機、制袋機、瓦楞紙生產線、減速機、提升機等機械設備上。
|
序
號
|
售價
|
型 號
|
額 定
扭 矩[N.m]
|
外 環
直 徑
D
|
軸 徑
d[ 0-0.025]
|
寬度B [0-0.06]
|
外 環
鍵 槽
寬×深
b×t
|
選 配
軸 承
GB/276-94
|
最 高
頻 率
次/分
|
最高轉速[r/min]
|
|
|
外環
|
內環
|
||||||||||
|
1.
|
30
|
B203
|
60
|
40-0.014
-0.039
|
16.51
|
25
|
4×2.5
|
6203
|
150
|
500
|
2400
|
|
2.
|
30
|
CKD203F2
|
60
|
40-0.014
-0.039
|
17
|
25
|
4×2.5
|
6203
|
150
|
500
|
2400
|
|
3.
|
40
|
B204
|
100
|
47-0.014
-0.039
|
18.796
|
25
|
5×3.0
|
6204
|
150
|
500
|
2400
|
|
4.
|
40
|
CKD204F2
|
100
|
47-0.014
-0.039
|
20
|
25
|
5×3.0
|
6204
|
150
|
500
|
2400
|
|
5.
|
50
|
B205
|
150
|
52-0.017
-0.042
|
23.622
|
25
|
5×3.0
|
6205
|
150
|
400
|
1800
|
|
6.
|
50
|
CKD205F2
|
150
|
52-0.017
-0.042
|
25
|
25
|
5×3.0
|
6205
|
150
|
400
|
1800
|
|
7.
|
60
|
B206
|
300
|
62-0.017
-0.042
|
32.766
|
28
|
7×4.0
|
6206
|
150
|
350
|
1800
|
|
8.
|
60
|
CKD206F2
|
300
|
62-0.017
-0.042
|
30
|
28
|
8×4.0
|
6206
|
150
|
350
|
1800
|
|
9.
|
70
|
B207
|
450
|
72-0.017
-0.042
|
42.088
|
28
|
7×4.0
|
6207
|
150
|
300
|
1800
|
|
10.
|
70
|
CKD207F2
|
450
|
72-0.017
-0.042
|
35
|
28
|
8×4.0
|
6207
|
150
|
300
|
1800
|
|
11.
|
110
|
B208
|
480
|
80-0.017
-0.042
|
46.761
|
32
|
10×4.5
|
6208
|
150
|
200
|
1800
|
|
12.
|
110
|
CKD208F2
|
480
|
80-0.017
-0.042
|
40
|
32
|
10×5.0
|
6208
|
150
|
200
|
1800
|
|
13.
|
120
|
B209
|
500
|
85-0.017
-0.042
|
46.761
|
32
|
10×4.5
|
6209
|
150
|
200
|
1800
|
|
14.
|
120
|
CKD209 F2
|
500
|
85-0.017
-0.042
|
45
|
32
|
10×5.0
|
6209
|
150
|
200
|
1800
|
|
15.
|
140
|
B210
|
550
|
90-0.020
-0.045
|
56.109
|
32
|
10×4.5
|
6210
|
150
|
200
|
1200
|
|
16.
|
140
|
CKD210F2
|
550
|
90-0.020
-0.045
|
50
|
32
|
10×5.0
|
6210
|
150
|
200
|
1200
|
|
17.
|
160
|
B211
|
780
|
100-0.020
-0.050
|
56.109
|
42
|
10×4.5
|
6211
|
150
|
200
|
1200
|
|
18.
|
230
|
B212
|
1230
|
110-0.020
-0.050
|
70.029
|
42
|
10×4.5
|
6212
|
150
|
180
|
1200
|
|
19.
|
230
|
CKD212 F2
|
1230
|
110-0.020
-0.050
|
60
|
42
|
10×5.0
|
6212
|
150
|
180
|
1200
|
|
20.
|
240
|
B213
|
1250
|
120-0.020
-0.050
|
70.029
|
42
|
10×4.5
|
6213
|
150
|
180
|
1200
|
|
21.
|
240
|
CKD213 F2
|
1250
|
120-0.020
-0.050
|
65
|
42
|
10×5.0
|
6213
|
150
|
180
|
1200
|
|
22.
|
260
|
B214
|
1400
|
125-0.024
-0.060
|
79.356
|
42
|
12×4.5
|
6214
|
150
|
180
|
1000
|
|
23.
|
260
|
CKD214 F2
|
1400
|
125-0.024
-0.060
|
70
|
42
|
12×5.0
|
6214
|
150
|
180
|
1000
|
安裝參考范例
