超越離合器
CKB型楔塊式超越離合器
CKB型楔塊式超越離合器


特性及應用：

    CKB系列為無軸承支撐的楔塊式單向離合器。徑向尺寸與標準軸承尺寸相同。使用時需配合軸承安裝， 以承受軸向負載與徑向負載。出廠時已加注潤滑脂。

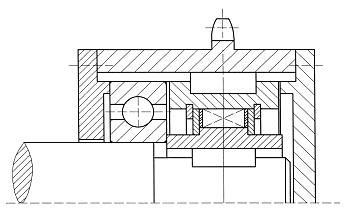

標準安裝方式為CKB型號與軸承同軸并排，相同的公差要求。內外環用鍵聯接到軸和轂上。
該系列常用于提升機、輸送機以及包裝、印刷、食品、醫療、紡織、化工等機械設備上。






序

號
型   號
外   形   尺   寸
額 定
扭 矩
（N.m）
內環超運  轉
速  度
(r/min)
外 環 尺 寸
內 環 尺 寸
外徑
D(h7)
鍵 槽
b×t
寬度
B
內 孔
d(H7)
鍵 槽
b1×t1
寬 度
C
1.
CKB42×24×15
42
3×1.8
23
15
3×1.4
24
50
2500
2.
CKB47×24×17
47
3×1.8
23
17
3×1.4
24
70
2250
3.
CKB52×24×20
52
3×1.8
23
20
3×1.4
24
90
2000
4.
CKB62×24×25
62
4×2.5
23
25
4×1.8
24
140
1800
5.
CKB72×24×30
72
5×3.0
23
30
5×2.3
24
200
1500
6.
CKB72×27×25
72
6×3.5
20
25
8×3.3
27
220
1500
7.
CKB80×30×35
80
8×4.0
28
35
6×2.8
30
340
1250
8.
CKB85×28.5×25
85
5×3.0
20
25
8×3.3
28.5
350
1150
9.
CKB90×30×40
90
8×4.0
28
40
6×2.8
30
350
1000
10.
CKB100×30×45
100
8×4.0
28
45
6×2.8
30
350
900
11.
CKB100×34×40
100
10×5.0
32
40
10×3.3
34
350
900
12.
CKB100×67×38
100
8×4.0
25
38
10×3.6
67
350
900
13.
CKB100×67×40
100
8×4.0
25
40
10×3.6
67
350
900
14.
CKB105×34×35
105
10×5.0
32
35
10×3.3
34
380
900
15.
CKB105×35×30
105
10×5.0
20
30
8×3.3
35
380
900
16.
CKB110×30×50
110
10×5.0
28
50
8×3.3
30
400
800
17.
CKB124×82×35
124
10×4.2
82
35
10×2.9
39
450
900
18.
CKB125×38×50
125
14×5.5
36
50
14×3.8
38
500
800
19.
CKB130×36×60
130
10×5.0
34
60
8×3.3
36
500
800
20.
CKB140×36×65
140
10×5.0
34
65
10×3.3
36
1000
800
21.
CKB150×42×70
150
10×5.0
40
70
10×3.3
42
1200
800
22.
CKB155×39×45
155
8×4.0
29
45
14×3.7
39
1400
800
23.
CKB160×42×75
160
12×5.0
40
75
12×3.3
42
1500
800
24.
CKB170×42 ×80
170
12×5.0
40
80
12×3.3
42
2000
800
