CKZ型超越離合器

CKZ型為內含兩套軸承支撐的楔塊式超越離合器（逆止器）。適用于限轉速為600-1500r/min，常用公稱轉矩為：180-8000N.m，轉矩曾生產過70000N.m的逆止器。常用于包裝機、起重運輸機械、冶金機械、礦山機械、石油機械、化工機械、水泥機械、電站等，亦稱逆止器,在國內廣泛替代了美國的MG系列的MG600和MG700逆止器.

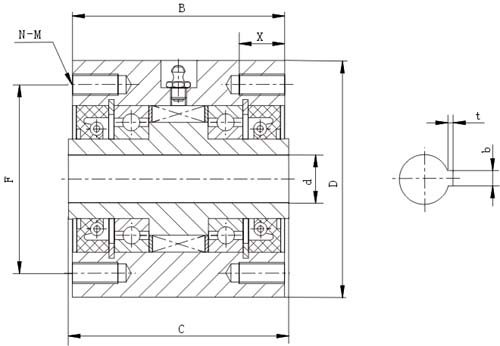

序號	型號	公稱轉矩 N.m	內環超越限轉速 r/min	外環 外徑D×寬B 內孔d×寬C	外環螺紋孔孔數N-M 及孔深X	外環螺紋中心圓直徑F	內環鍵槽寬×深 b×t	重量 kg
1	CKZ75×47×14	180	1500	75×47 14×47	4-M6深12 孔深15，均布	61	5×2.3	1.35
2	CKZ80×64×20	200	1500	80×62 20×64	4-M6深12 孔深14，均布	68	5×2.4	1.50
3	CKZ90×62×20	260	1300	90×62 20×62	6-M8深12 孔深14，均布	76	6×2.8	1.95
4	CKZ90×50×25	260	1300	90×50 25×50	6-M6-7H深12孔深14，均布		8×3.3	1.91
5	CKZ100×64×30	315	1200	100×64 30×64	6-M8-7H深12孔深14，均布	88	8×3.3	2.85
6	CKZ100×70×30	315	1200	100×68 30×70	6-M8-7H深12 孔深14，均布	88	7×2.7	3.04
8	CKZ100×70×32	315	1200	100×68 30×70	6-M8深12 孔深15，均布	88	10×3.3	3.88
9	CKZ100×82×30	315	1200	100×80 30×82	6-M8-7H深12 孔深14，均布	88	10×3.3	3.30
10	CKZ100×82×30F₂	315	1200	100×80 30×82	6-M8深15 孔深18，均布	88	10×3.3	4.54
11	CKZ108×89×31.8	500	1200	108×86 31.8×89	4-M8深15 孔深18，均布	92	6.35×3.2	4.85
12	CKZ108×89×31.5	500	1200	108×86 31.5×89	4-M8深15 孔深18，均布	92	10×3.3	4.79
13	CKZ108×89×31.5F2	500	1200	108×86 31.5×89	4-M8深15 孔深18，均布	92	7×3.0	4.85
14	CKZ110×78×35	500	1200	110×76 35×78	6-M6-7H深16 孔深20，均布	95	10×3.3	5.23
15	CKZ120×92×35	630	1200	120×90 35×92	8-M8-7H深20 孔深25，均布	105	10×3.3	6.28
16	CKZ120×92×38	630	1200	120×90 38×92	8-M8-7H深20 孔深25，均布	105	10×3.8	7.35
18	CKZ120×92×42	630	1200	120×90 42×92	8-M8-7H深20 孔深25，均布	105	12×3.3	5.96
20	CKZ120×92×42F3	630	1200	120×90 42×92	8-M8-7H深20 孔深25，均布	105	14×3.8	7.17
22	CKZ125×92×30	1000	1100	125×90 30×92	8-M8-7H深20 孔深25，均布	110	10×3.3	6.43
23	CKZ125×92×32	1000	1100	125×90 32×92	8-M8-7H深20 孔深25，均布	110	10×3.3	6.42
25	CKZ125×80×40	1000	1100	125×78 40×80	8-M8-7H深20 孔深25，均布	110	12×3.7	6.36
27	CKZ125×60×42	1000	1100	125×64 42×64	8-M8-7H深20 孔深25，均布	110	14×3.8	4.14
28	CKZ125×92×42	1000	1100	125×90 42×92	8-M8-7H深20 孔深25，均布	110	12×3.8	6.38
29	CKZ125×92×42F2	1000	1100	125×90 42×92	8-M8-7H深20 孔深25，均布	110	14×3.8	6.38
30	CKZ125×92×45	1000	1100	125×90 45×92	8-M8-7H深20 孔深25，均布	110	14×3.8	6.13
35	CKZ130×74×40	1200	1100	130×58 40×74	6-M8-7H深16 孔深18，均布	115	14×3.8	6.94
36	CKZ130×86×45	1200	1100	130×53 45×86	8-M8-7H深20 孔深25，均布	112	14×4.0	4.60
38	CKZ136×88×50	1800	1000	136×88 50×88	6-M8-7H深20 孔深25，均布	120	12×3.3
39	CKZ136×95×35	1800	1000	136×92 35×95	6-M8-7H深20 孔深25，均布	120	10×3.3	8.42
39+1	CKZ136×95×38	1800	1000	136×92 45×95	6-M8-7H深20 孔深25，均布	120	10×3.3	8.38
40	CKZ136×95×45	1800	1000	136×92 45×95	6-M8-7H深20 孔深25，均布	120	12×3.3	8.09
42	CKZ136×70×50	1800	1000	136×70 50×70	8-Φ9通孔, 均布	120	14×3.8	5.62
43	CKZ136×95×50	1800	1000	136×92 50×95	6-M8-7H深20 孔深25，均布	120	14×3.8	7.75
45	CKZ136×95×50F3	1800	1000	136×92 50×95	6-M8-7H深20 孔深25，均布	120	12×3.4	7.55
46	CKZ136.5×95×31.5	1800	1000	136.5×92 31.5×95	6-M8-7H深20 孔深25，均布	121	6.35×3.1	8.20
47	CKZ136.5×95×44.5	1800	1000	136.5×92 44.5×95	6-M8-7H深20 孔深25，均布	121	9.525×4.8	8.15
48	CKZ136.5×95×45	1800	1000	136.5×92 45×95	6-M8-7H深20 孔深25，均布	121	14×3.8	8.15
49	CKZ138×105×45	1800	1000	138×101 45×105	6-M8-7H深20 孔深25，均布	120.6	12×6.6	11.02
50	CKZ145×102×8	2000	1000	145×100 48×102	6-M8-7H深20 孔深25，均布	130	14×3.8	11.77
51	CKZ145×102×50	2000	1000	145×100 50×102	6-M8-7H深20 孔深25，均布	130	14×3.8	11.65
52	CKZ145×102×55	2000	1000	145×100 55×102	6-M8-7H深20 孔深25，均布	130	14×3.8	11.31
54	CKZ150×102×48	2000	1000	150×100 48×102	8-M8-7H深20 孔深25，均布	130	16×4.3	12.70
55	CKZ150×102×50	2000	1000	150×100 50×102	8-M8-7H深20 孔深25，均布	130	14×3.8	12.57
57	CKZ150×102×55	2000	1000	150×100 55×102	8-M8 深20 孔深25，均布	130	16×4.3	12.25
58	CKZ150×102×60	2000	1000	150×100 60×102	8-M8 深20 孔深25，均布	130	18×4.4	11.88
59	CKZ155×102×55	2100	1000	155×110 55×102	8-M8 深20 孔深25，均布	140	16×4.3	10.06
60	CKZ155×102×66	2100	1000	155×100 60×102	8-M8 深20 孔深25，均布	140	18×4.4	10.02
61	CKZ160×71.5×45	2100	1000	160×71.5 45×71.5	6-M8 深26 孔深30，均布	140	12×4.5	11.50
62	CKZ160×112×60	2600	1000	160×110 60×112	8-M8 深20 孔深25，均布	145	18×4.4	13.07
63	CKZ160×112×65	2600	1000	160×110 65×112	8-M8 深20 孔深25，均布	145	18×4.4	12.65
64+1	CKZ165×110×50	2600	1000	165×108 50×110	8-M12 深20 孔深25，均布	145	14×3.8	13.90
65	CKZ170×112×65	2700	100, , , , 0	170×110 65×112	6-M10 深20 孔深25，均布	150	18×4.4	14.88
66	CKZ170×92×70	2200	1000	170×90 70×92	6-M10 深20 孔深25，均布	150	18×4.4	13.61
67	CKZ170×112×70	2700	1000	170×110 70×112	6-M10 深20 孔深25，均布	150	20×4.9	14.42
68	CKZ180×128×45	2500	1000	180×124 45×128	6-M10 深20 孔深25，均布	158	14×3.8	19.75
69	CKZ180×95×50	2500	1000	180×95 50×95	6-M10 深20 孔深25，均布	158	14×3.8	17.51
70	CKZ180×128×55	2500	900	180×124 55×128	6-M10 深20 孔深25，均布	158	16×4.3	18.85
71	CKZ180×128×60	2800	900	180×124 60×128	6-M10 深20 孔深25，均布	158	18×4.4	18.46
72	CKZ180×128×65	2800	900	180×124 65×128	8-M10 深20 孔深25，均布	158	18×4.4	22.23
73	CKZ181×127×74.5	2500	900	181×124 74.5×127	8-M10 深25 孔深30，均布	159	15.8×3.2	21.30
74	CKZ185×112×65	2500	900	185×110 65×112	6-M12 深25 孔深30，均布	164	18×4.4	21.50
75	CKZ190×124×60	2550	900	190×124 60×124	6-M10 深25 孔深30，均布	170	20×4.9	24.50
76	CKZ190×124×65	2550	900	190×124 65×124	6-M10 深25 孔深30，均布	170	18×4.4	24.37
77	CKZ190×128×65	2850	800	190×124 65×128	6-M10 深20 孔深25，均布	170	18×4.4	22.37
78	CKZ190×124×70	2500	800	190×124 70×124	6-M10-7H深25 孔深30，均布	170	20×4.9	23.85
78+1	CKZ190×124×70F2	2500	800	190×124 70×124	6-M8-7H 深25 孔深30，均布	170	18×4.4	23.85
79	CKZ190×128×70	2850	800	190×124 70×128	6-M10-7H 深20 孔深25，均布	170	20×4.9	20.01
80	CKZ200×128×65	2900	800	200×124 65×128	6-M10-7H 深20 孔深25，均布	175	18×4.4	22.93
81	CKZ200×150×65	2600	800	200×150 65×150	6-M10-7H 深25 孔深30，均布	175	18×4.4	29.00
82	CKZ200×150×65F2 帶端蓋	2600	800	200×150 65×150	6-M10-7H 深25 孔深30，均布	175	18×4.4	29.00
83	CKZ200×128×70	2900	800	200×124 70×128	6-M10-7H 深20 孔深25，均布	175	20×4.9	22.51
85	CKZ210×132×65	3000	800	210×128 65×132	6-M10-7H 深20 孔深25，均布	185	18×4.4	26.55
86	CKZ210×132×70	3000	800	210×128 70×132	6-M12-7H深25 孔深30，均布	185	20×4.9	25.14
86+1	CKZ210×115×70	3000	800	210×128 70×132	6-M12-7H 深25 孔深30，均布	185	18×6.0	23.60
87	CKZ220×120×85	3000	800	220×115 85×120	12-M12-7H 深20 孔深25，均布	195	20×4.9
88	CKZ230×120×60	3150	800	230×120 60×120	12-M12-7H 深25 孔深30，均布	205	18×4.4	3.15
89	CKZ230×120×70	3150	800	230×120 70×120	8-M8-7H 深25 孔深30，均布	205	20×4.9	35.51
90	CKZ230×132×70	3150	800	230×128 70×132	8-M12-7H 深25 孔深30，均布	205	20×4.9	30.78
91	CKZ230×120×75	3150	800	230×120 75×120	8-M12-7H 深25 孔深30，均布	205	20×4.9	29.70
92	CKZ230×132×75	3150	800	230×128 75×132	8-M12-7H 深25 孔深30，均布	205	20×4.9	30.31
93	CKZ230×120×80	3150	800	230×120 80×120	8-M12-7H 深25 孔深30，均布	205	22×5.4	29.25
94	CKZ230×132×80	3150	800	230×128 80×132	8-M12-7H 深25 孔深25，均布	205	22×5.4	29.82
95	CKZ230×120×85	3150	800	230×120 85×120	8-M12-7H 深25 孔深30，均布	205	24×5.4	33.79
96	CKZ230×120×90	3150	800	230×120 90×120	8-M12-7H 深25 孔深30，均布	205	25×5.4	33.15
98	CKZ245×120×100	4000	800	245×120 100×120	6-M12 28×10	218	28×6.4	36.00
99	CKZ248×140×80	4000	800	248×138 80×140	6-M16-7H 深50 孔深55，均布	210	22×5.4	40.10
100	CKZ250×140×80	3150	700	250×136 80×140	8-M12-7H 深20 孔深25，均布	225	22×5.4	40.12
101	CKZ250×140×90	5600	700	250×136 90×140	8-M12-7H 深20 孔深25，均布	225	22×5.4	38.91
102	CKZ270×115×90	7000	700	270×115 90×110	6-M16-7H 深40 孔深45，均布	220	24×8.0	38.00
103	CKZ300×160×100	8000	600	300×156 100×160	6-M8-7H 深12 孔深15，均布	260	28×6.4	67.08
104	CKZ300×160×110	8000	600	300×156 110×160	8-M16-7H 深20 孔深25，均布	260	28×6.4	65.32

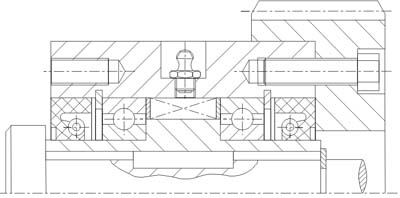

安裝參考范例
