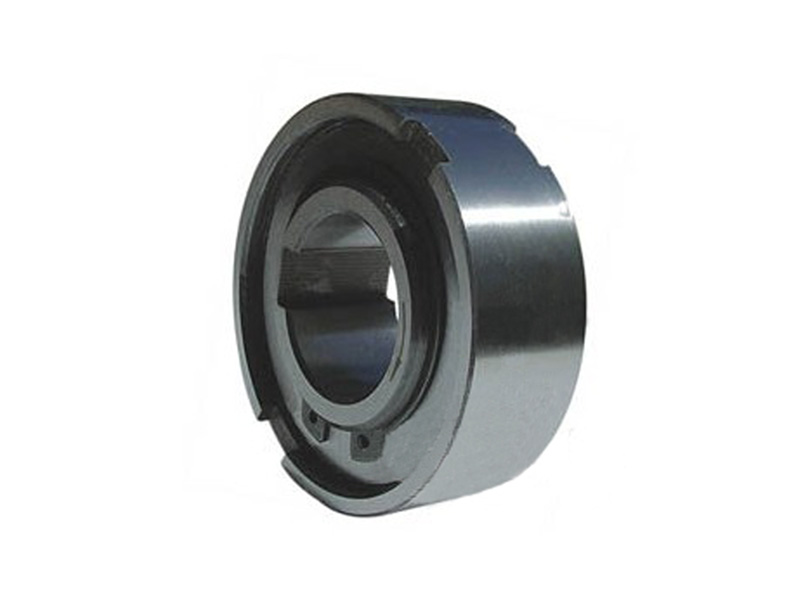

GCZ-B滾柱式逆止器
GCZ-B系列為滾柱式單向離合器。內含油封及2只160系列滾珠軸承支撐，出廠時內含潤滑油。
外環有鍵槽用來與驅動件或被驅動件結合，并以外環為固定中心線。法蘭蓋用于密封油脂，封蓋有2只螺絲用于加油,放油及油面校正用。
常用在紡織，化工，食品，包裝，印刷等其他機械設備上。用作超越或定位送料離合器.
|
型 號 |
額定
扭矩 |
超越極限轉速 |

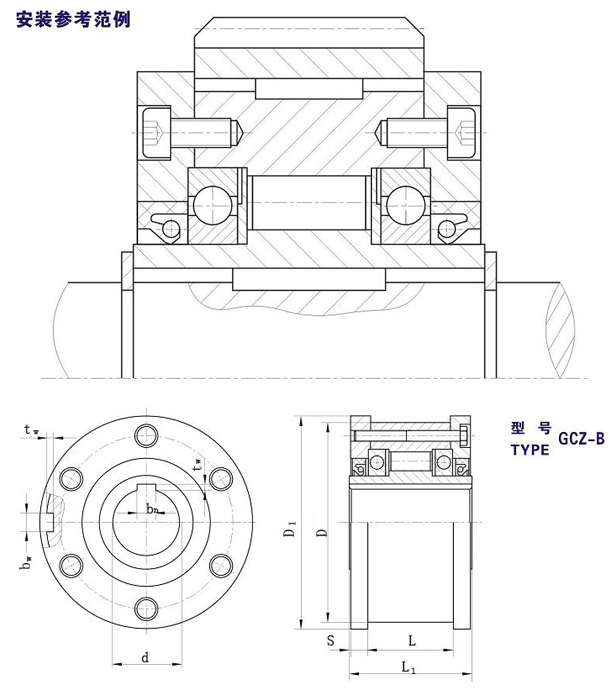

外形尺寸〔mm〕 |
重量 |
||||||||
|
內環 |
外環 |
d〔H7〕 |
D(h6) |
D1 |
L |
L1 |
S |
bw×tw |
bn×tn |
|||
|
GCZ-B1262 |
44 |
1600 |
2800 |
12 |
62 |
70 |
20 |
42 |
10 |
4×2.5 |
4×1.8 |
1.0 |
|
GCZ-B1568 |
100 |
1450 |
2600 |
15 |
68 |
76 |
28 |
52 |
11 |
5×3.0 |
5×2.3 |
1.4 |
|
GCZ-B2075 |
145 |
1080 |
2300 |
20 |
75 |
84 |
34 |
57 |
11 |
6×3.5 |
6×2.8 |
1.9 |
|
GCZ-B2590 |
230 |
840 |
1800 |
25 |
90 |
99 |
35 |
60 |
12 |
8×4.0 |
8×3.3 |
2.8 |
|
GCZ-B30100 |
400 |
680 |
1600 |
30 |
100 |
109 |
43 |
68 |
12 |
8×4.0 |
8×3.3 |
3.7 |
|
GCZ-B35110 |
580 |
620 |
1500 |
35 |
110 |
119 |
45 |
74 |
13.5 |
10×5 |
10×3.3 |
4.7 |
|
GCZ-B40125 |
870 |
460 |
1300 |
40 |
125 |
135 |
53 |
86 |
15.5 |
12×5 |
12×3.3 |
7.1 |
|
GCZ-B45130 |
900 |
400 |
1200 |
45 |
130 |
140 |
53 |
86 |
15.5 |
14×5.5 |
14×3.8 |
7.4 |
|
GCZ-B50150 |
1700 |
320 |
1075 |
50 |
150 |
160 |
64 |
92 |
13 |
14×5.5 |
14×3.8 |
10.4 |
|
GCZ-B55160 |
1890 |
260 |
1000 |
55 |
160 |
170 |
66 |
104 |
17.5 |
16×6.0 |
16×4.3 |
13.4 |
|
GCZ-B60170 |
2520 |
220 |
950 |
60 |
170 |
182 |
78 |
114 |
16.5 |
18×7.0 |
18×4.4 |
15.9 |
|
GCZ-B70190 |
4320 |
210 |
875 |
70 |
190 |
202 |
95 |
134 |
18.0 |
20×7.5 |
20×4.9 |
20.8 |
|
GCZ-B80210 |
5440 |
200 |
800 |
80 |
210 |
222 |
100 |
144 |
20.5 |
22×9.0 |
22×5.4 |
27.1 |
|
GCZ-B90230 |
9440 |
180 |
725 |
90 |
230 |
242 |
115 |
158 |
20.5 |
25×9.0 |
25×5.4 |
39.4 |
|
GCZ-B100270 |
12800 |
140 |
625 |
100 |
270 |
282 |
120 |
182 |
28.5 |
28×10.0 |
28×6.4 |
66.4 |
|
GCZ-B120310 |
20000 |
100 |
500 |
120 |
310 |
322 |
152 |
202 |
22.5 |
32×11.0 |
32×7.4 |
91.5 |
