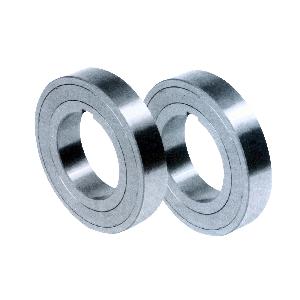

CKE型楔塊式單向離合器
CKE系列為無軸承支撐的楔塊式單向離合器。徑向尺寸與標準軸承尺寸相同。使用時需配合軸承安裝，以承受軸向負載與徑向負載。出廠時已加注潤滑脂。

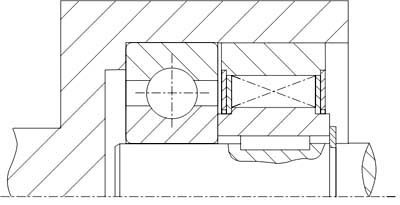

標準安裝方式為CKE型號與軸承同軸并列，相同的公關要求產。內環與軸用鍵聯結，外環尺寸公差為n6須與公差為k7的確機壁過盈配合，但機壁的剛度要足夠。
該系列常用于包裝、印刷、食品、醫療、紡織、化工等機械設備上。
|
序 號 |
型 號 |

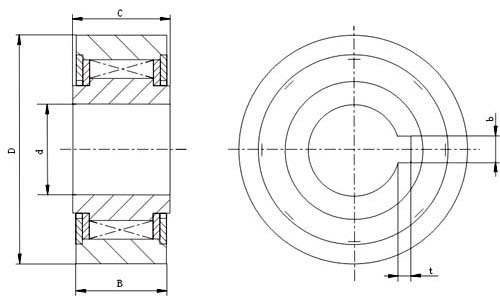

外 形 尺 寸 |
額定 扭矩 （N.m） |
內環超運轉 速度 (r/min) |
||||
|
外 環 尺 寸 |
內 環 尺 寸 |
|||||||
|
外徑 D(h7) |
寬度 B |
內孔 d(H7) |
鍵槽 b1×t1 |
寬度 C |
||||
|
1 |
CKE62×15×25 |
62 |
15 |
25 |
4×1.8 |
15 |
80 |
1500 |
|
2 |
CKE62×15×30 |
62 |
15 |
30 |
4×1.8 |
15 |
80 |
1500 |
|
3 |
CKE72×15×35 |
72 |
15 |
35 |
5×2.3 |
15 |
130 |
1250 |
|
4 |
CKE80×22×40 |
80 |
22 |
40 |
6×2.8 |
22 |
200 |
1150 |
|
5 |
CKE85×22×45 |
85 |
22 |
45 |
6×2.8 |
22 |
260 |
1000 |
|
6 |
CKE90×22×40 |
90 |
30 |
40 |
6×2.8 |
30 |
695 |
800 |
|
7 |
CKE90×22×50 |
90 |
22 |
50 |
10×3.3 |
22 |
300 |
1000 |
|
8 |
CKE100×22×55 |
100 |
22 |
55 |
10×3.3 |
22 |
480 |
700 |
|
9 |
CKE110×22×60 |
110 |
22 |
60 |
10×3.3 |
22 |
400 |
1000 |
|
10 |
CKE120×22×65 |
120 |
22 |
65 |
12×3.3 |
22 |
600 |
600 |
|
11 |
CKE125×22×70 |
125 |
22 |
70 |
12×3.3 |
22 |
500 |
800 |
|
12 |
CKE140×26×80 |
140 |
26 |
80 |
12×3.3 |
26 |
1000 |
500 |
|
13 |
CKE160×26×90 |
160 |
26 |
90 |
12×3.3 |
26 |
1500 |
500 |
