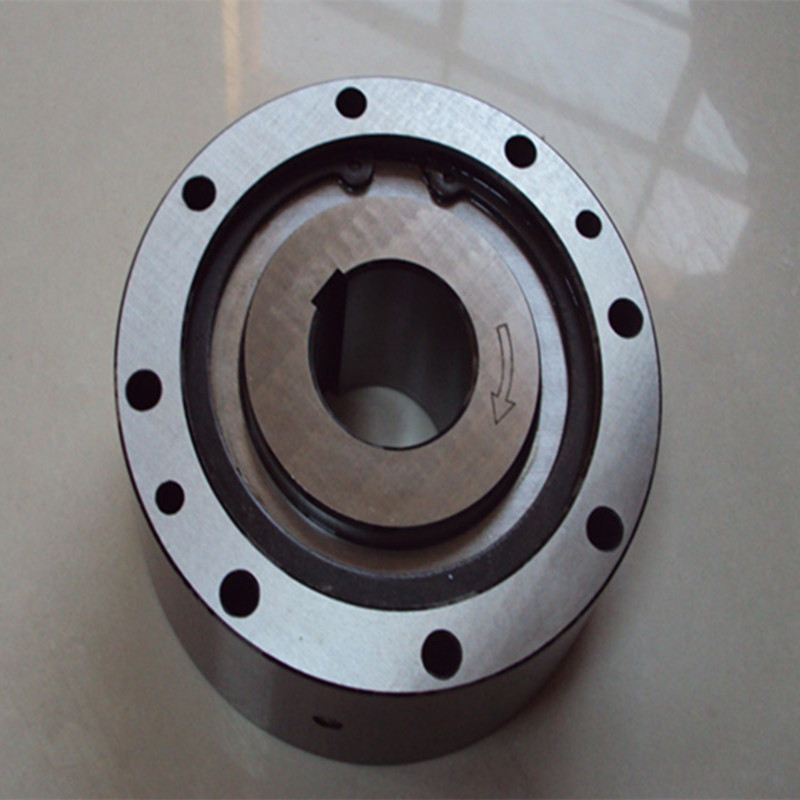

MG型楔塊式單向離合器
MG系列超越離合器用于內圈中低速超越。在離合器上附裝皮帶輪、齒輪或鏈輪時，將離合器插入側面裝置的輪轂中，并在離合器端面的螺紋孔中旋入高抗拉強度的螺栓。在MG系列離合器中，為了壓力通風，需在離合器鍵槽頂端之間留有間隙。并在離合器內圈的鍵槽上提供了一個壓力通風孔。當安裝離合器至軸上時，要向內圈施加壓力，請勿向外圈施加壓力。應采用其他裝置代替超越離合器吸收推力載荷。將MG系列超越離合器應用于中高速場合時，請注意過熱現象。當外圈溫度超過70℃時，超越離合器的壽命將縮短。此時，應使用其他類型的離合器或提供油浴或強制潤滑。此類離合器在出貨前未做潤滑油的密封，請?jiān)谑褂们疤砑舆m量的潤滑油。
|
序號 |
型號 |
大 扭矩 （N.m） |
超越轉速（r/min） |
軸孔
|
鍵槽 b×t |
D |
D1 |
L |
L1 |
兩端螺紋孔×直徑×深度 |
油 栓 |
重量 kg |
|
|
內圈 |
外圈 |
||||||||||||
|
1 |
MG300 |
314 |
2800 |
900 |
19 |
5×2 |
77 |
66 |
60 |
63 |
4×M6×13 |
M6×P1.0 |
1.8 |
|
2 |
MG400 |
539 |
2600 |
800 |
22 |
5×2 |
88 |
73 |
67 |
70 |
4×M8×16 |
M6×P1.0 |
2.7 |
|
3 |
MG500 |
500 |
2400 |
800 |
31.5 |
7×3 |
108 |
92 |
86 |
89 |
4×M8×16 |
M6×P1.0 |
5.0 |
|
4 |
MG600 |
700 |
2100 |
700 |
50 |
12×3.5 |
136 |
120 |
92 |
95 |
6×M8×16 |
M6×P1.0 |
8.60 |
|
5 |
MG600A |
750 |
2100 |
700 |
50.5 |
12.6×4.5 |
136.5 |
120.6 |
92.8 |
95.5 |
6×M8×16 |
M6×P1.0 |
8.60 |
|
6 |
MG700 |
1400 |
1500 |
500 |
70 |
18×6 |
180 |
160 |
124 |
127 |
6×M10×20 |
M6×P1.0 |
19.5 |
|
7 |
MG700A |
1450 |
1500 |
500 |
74.6 |
15.9×3.2 |
181 |
158.8 |
124 |
127 |
6×M10×20 |
M6×P1.0 |
19.5 |
|
8 |
MG750 |
1600 |
1800 |
600 |
85 |
24×6 |
200 |
175 |
150 |
153 |
8×M14×25 |
M8×P1.25 |
37.0 |
|
9 |
MG800 |
2600 |
1300 |
475 |
110 |
28×8.4 |
250 |
220 |
155 |
158 |
8×M16×25 |
M8×P1.25 |
46.5 |
|
10 |
MG900 |
3500 |
1200 |
400 |
135 |
35×9 |
300 |
265 |
160 |
165 |
10×M16×32 |
M8×P1.25 |
70.5 |
|
11 |
MG1000 |
6500 |
1200 |
325 |
160 |
38×10 |
370 |
325 |
180 |
188 |
12×M16×32 |
M8×P1.25 |
108. |
有關潤滑：
建議使用油潤滑。
請勿使用含有EP添加劑的潤滑油或潤滑脂。
