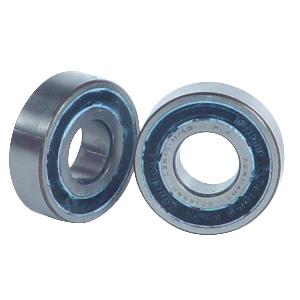

CSK型單向旋轉球軸承
CSK系列楔塊式超越離合器又稱單向旋轉球軸承，外形尺寸與62系列深溝球軸承相同。它是深溝不熟軸承和楔塊式離合器的組合（CSK40除外），其內部已填潤滑脂。轉矩的傳遞一般為過盈配合方式，以N6公差將外環與機壁壓合，以N6公差將內環與工作軸壓合。根據用戶需要，內、外環可制作鍵槽，內環制作鍵槽的型號為CSK-P，內外環皆有鍵槽的型號為CSK-PP。CSK系列安裝時要注意，不要敲打內環進入機壁，也不可敲打外環壓迫內環擠入軸外徑的安裝方式。傳遞轉矩?。?.4~260N.m）,轉速高。它廣泛應用于印刷機械、包裝機械、食品機械、輕工設備、電動滾筒、減速機及測試設備等。

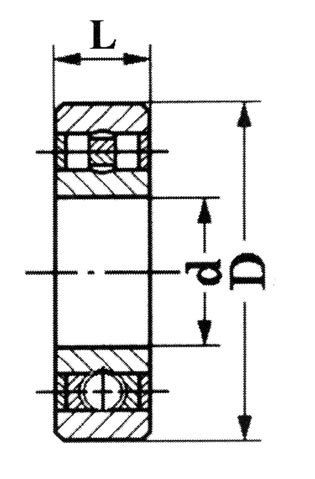

KK型單向旋轉球軸承基本參數和主要尺寸
|
序
號 |
型 號 |
外形尺寸 |
額 定 轉 矩 [N．m] |
超越轉速(r/min) |
|||||
|
內 圈 |
外 圈 |
||||||||
|
內徑d |
外徑D |
寬度L |
脂潤滑 |
油潤滑 |
脂潤滑 |
油潤滑 |
|||
|
1. |
CSK12 KK12 |
12 |
32 |
10 |
7.4 |
10000 |
11000 |
5500 |
6500 |
|
2. |
CSK15 KK15 |
15 |
35 |
11 |
13.5 |
8400 |
9400 |
5000 |
6000 |
|
3. |
KK17 BB17 CSK17 FK6203 |
17 |
40 |
12 |
24.5 |
6300 |
7800 |
4200 |
5200 |
|
4. |
KK20 BB20 CSK20 FK6204 |
20 |
47 |
14 |
40 |
6300 |
7800 |
4200 |
5200 |
|
5. |
KK25 BB25 CSK25 FK6205 |
25 |
52 |
15 |
88 |
4800 |
5900 |
3400 |
4200 |
|
6. |
CSK30 BB30 KK30 FK6206 |
30 |
62 |
16 |
110 |
4000 |
5000 |
2800 |
3500 |
|
7. |
CSK35 BB35 KK35 FK6207 |
35 |
72 |
17 |
140 |
3500 |
4000 |
2200 |
2800 |
|
8. |
KK40 |
40 |
80 |
22 |
260 |
3000 |
3800 |
2000 |
2500 |
CSK-P及CSK-PP型鍵槽尺寸
|
型 號 鍵 槽 |
CSK15P CSK15PP |
CSK17P CSK17PP |
CSK20P CSK20PP |
CSK25P CSK25PP |
CSK30P CSK30PP |
CSK35P CSK35PP |
CSK40P CSJ40PP |
|
內環（b1×t1） |
5×1.2 |
5×1.8 |
6×2.0 |
8×2.0 |
8×2.3 |
10×2.4 |
12×2.4 |
|
外環(b×t) |
2×0.6 |
2×1.0 |
3×1.5 |
6×2.0 |
6×2.0 |
8×2.5 |
10×3.0 |
lKK**系列，相當于DANA公司的CSK**系列，F(xiàn)AG公司的ZZ**系列，GMN公司的FK62**系列。
l安裝公差：軸承座N6（N7），軸h5(h6)。
l內、外環可根據用戶要求尺寸加開鍵槽。
