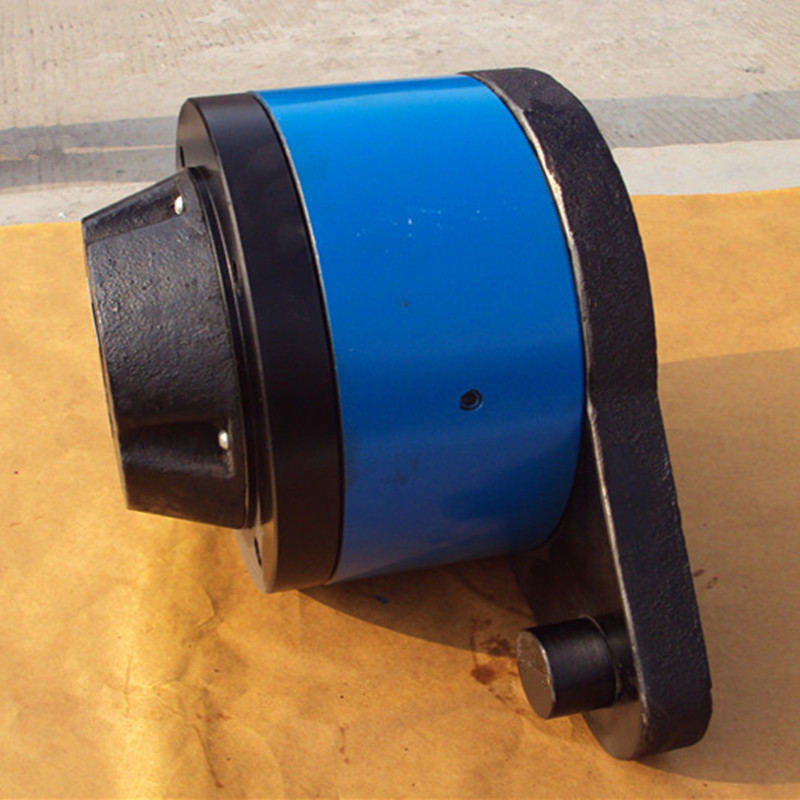

NF型非接觸式逆止器

NF型非接觸式逆止器它是安裝在高速軸上的防逆轉裝置，其巧妙地利用特殊形狀楔塊的離心力及其與內、外環之間的特殊幾何關系以實現其正向運行時，主要構件非接觸無磨損運轉，反向又能可靠逆止的新型逆止裝置。該逆止器廣泛用于運輸機械、提升機、刮板輸送機及其它有逆止要求的機械設備中。該產品具有逆止功效大，可靠性高。使用壽命長、重量輕、安裝維護方便等優點，其綜合性能明顯優于其它逆止器。我公司生產的NF型逆止器，其技術性能完全符合JB/T9015-1999的規定，同時，為了便于用戶的安裝，我廠還供應帶防轉座的非接觸式逆止器，型號為NFG。

工作原理：
在逆止器內部，有多個異形塊分布在由內、外圈所形成的滾道中，當內圈正向運轉時，帶動異形塊一起旋轉，當轉速在一定范圍內時，異形塊在離心力的作用下發生偏轉，與內、外圈脫離接觸，從而實現無磨損運轉。當內圈反向運轉時，在彈簧的作用下使異形塊與內、外圈接觸，并將其楔緊成一體，從而承受由內圈轉送來的反向力矩。（見產品選用中的基本形式：非接觸式單向離合器。）

選用原則：
1.NF系列Te≥Tc。
2.逆止器安裝軸伸的轉速應小于或等于該逆止器最高轉速。
3.根據逆止器安裝軸伸選定逆止器安裝孔徑。
4.面對逆止器安裝軸伸端頭,確定逆止器的旋向代號,順時針選“S”,反之選“N”
5.最大質量為同一規格中孔徑最小時的質量。
6.有特殊要求請與我公司聯系，我公司可按貴司要求，設計、制作非標產品。

型號	額定扭矩(N.m)	最低轉速[r/min]	最高轉速 [r/min]	配合尺寸[mm]											重量 [kg]
型號	額定扭矩(N.m)	最低轉速[r/min]	最高轉速 [r/min]	d_max [H7]	d_min _[H7]	C	d₁	D	H	H₁	L	L₁	L₂	L₃	重量 [kg]
NF10	1000	450	1500	50	40	145	28	190	273	150	173	25	20	5	27
NF16	1600	450		60	45	150	32	208	295	160	182		22		31
NF25	2500	425		70	50	155	38	230	323	170	190		25		38
NF40	4000	425		80	60	166	42	245	350	185	207	28	30		49
NF63	6300	400		90	70	180	45	260	370	195	221	30	35		62
NF80	8000	400		100	80	185	48	275	396	210	226	35	35		73
NF100	10000	375		110	90	220	52	295	425	225	261	35	45		98
NF125	12500			130	100	250	58	330	473	250	296	40	50	8	154
NF160	16000		1000	140	110	260	62	360	512	270	306	40	55		175
NF200	20000	350		150	120	260	65	400	565	300	306	50	58		214
NF250	25000	350		160	130	270	70	430	620	335	316	50	63		256

注：孔公差為E7，推薦軸公差為h6,安裝孔鍵槽尺寸按GB/T1095-1979選取，寬度偏差采用一般鍵聯接，軸為N9，轂為JS9。

d	40~45	>40~50	>50~58	>58~65	>65~75	>75~85	>85~95	>95~110	>110~130	>130~150	>150~160
b×t	12×3.3	14×3.8	16×4.3	18×4.4	20×4.9	22×5.4	25×5.4	28×6.4	32×7.4	36×8.4	40×9.4

安裝參考范例
