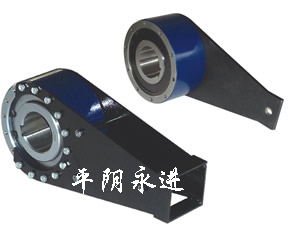

NYD型單向離合器
|
NYD型低速逆止器 的功能是在傾斜運輸機，斗輪提升機，鼓風機，回轉泵和烘干窯等應用中防止設備倒轉。性能優良的NYD逆止器采用楔塊／滑道式設計，其特點是自由旋轉的異形楔塊可在反轉時瞬間受載。為了延長使用壽命，采用了兩個并排安裝的密封圈，并用潤滑脂填充空腔。另外，使用多個逆止器時采用的載荷均衡系統，更增添了這種逆止器的多樣性。 NYD系列凸輪逆止器是防逆轉用的專用裝置,它與普通逆止器(滾柱逆止器,棘輪,帶閘)相比,在傳遞相同力矩下,具有重量輕,結構緊湊,傳力可靠,解脫容易,安裝方便,使用壽命長,安裝精度要求不高等優點.綜合性能明顯優于其他普通逆止裝置,一般適用用于提升帶式運輸機,斗式提升機,刮板輪送機及其他有逆止要求的設備.NYD系列適用于低速軸逆止. 工作原理： NYD型楔塊式逆止器是若干異形楔塊按一定規律排在內圈和外圈之間,內圈只能夠向一個方向旋轉,旋轉時借助彈簧在異形塊上產升的反傾翻力距,使異形塊的表面與內圈,外圈輕輕接觸,而在反向旋轉時自動靠所緊從而承擔逆止力距。 選用原則： 1.NYD系列Te≥T。 2.逆止器安裝軸伸的轉速應小于或等于該逆止器最高轉速. 3.根據逆止器安裝軸伸選定逆止器安裝孔徑. 4.面對逆止器安裝軸伸端頭,確定逆止器的旋向代號,順時針選“S”,反之選“N” 5.最大質量為同一規格中孔徑最小時的質量. 6.有特殊要求請與我公司聯系，我公司可按貴司要求，設計、制作非標產品。 |
|
型號
|
價 |
額定逆止力距N.m
|
孔徑
范圍
mm
|
內圈最高轉速r/min
|
空轉阻力矩N.min
|
結 構 尺 寸
|
最大重量
Kg
|
||||||||
|
格
|
A |
B
|
D
|
H
|
h1
|
h
|
φ
|
L
|
L1
|
||||||
|
NYD65
|
1400 |
1600
|
50~65
|
150
|
4
|
50
|
6
|
160
|
226
|
30
|
16
|
13.5
|
85
|
106
|
13.5
|
|
NYD75
|
1500 |
2500
|
60~75
|
5
|
65
|
6
|
170
|
269
|
35
|
19
|
16.5
|
85
|
106
|
16.1
|
|
|
NYD85
|
1900 |
6000
|
70~85
|
8
|
95
|
9
|
210
|
329
|
45
|
29
|
20.5
|
110
|
135
|
29.2
|
|
|
NYD95
|
2500 |
8000
|
80~95
|
10
|
105
|
9
|
230
|
382
|
55
|
32
|
20.5
|
110
|
138
|
37.2
|
|
|
NYD110
|
2900 |
11000
|
90~110
|
15
|
110
|
12
|
270
|
425
|
60
|
40
|
26
|
110
|
141
|
46.2
|
|
|
NYD130
|
5000 |
16000
|
100~130
|
100
|
20
|
120
|
12
|
320
|
506
|
65
|
36
|
26
|
130
|
161
|
82.8
|
|
NYD160
|
7000 |
25000
|
120~160
|
35
|
120
|
20
|
360
|
612
|
65
|
32
|
31
|
140
|
183
|
125
|
|
|
NYD200
|
9000 |
38000
|
160~200
|
45
|
130
|
20
|
430
|
623
|
70
|
43
|
41
|
160
|
207
|
180
|
|
|
鍵槽尺寸及公差按GB1095-79執行
|
|||||||||||||||
|
|
1、表中孔徑尺寸可根據用戶要求在孔徑范圍內選定； |
|
型 號
|
額定逆止力距N.m
|
孔徑
范圍
mm
|
內圈最高轉速r/min
|
空轉阻力矩N.min
|
結 構 尺 寸
|
最大重量
Kg
|
||||||
|
A
|
B
|
D
|
H
|
h
|
L
|
L1
|
||||||
|
NYD220
|
50000
|
160~220
|
80
|
75
|
238
|
529
|
500
|
820
|
80
|
230
|
303
|
351
|
|
NYD250
|
90000
|
180~250
|
50
|
95
|
228
|
323
|
600
|
1000
|
100
|
290
|
367
|
675
|
|
NYD270
|
125000
|
200~270
|
100
|
298
|
323
|
650
|
1100
|
110
|
290
|
367
|
737
|
|
|
鍵槽尺寸及公差按GB1095-79執行
|
||||||||||||
|
|
1、表中孔徑尺寸可根據用戶要求在孔徑范圍內選定； |
